Gelombang Radio dan Teknik Pemodulasian AM, FM, PM, FSK,PSK dan CDMA

Gelombang Radio dan Teknik Pemodulasian AM, FM, PM, FSK,PSK dan CDMA

Gelombang radio adalah satu bentuk dari radiasi elektromagnetik, dan terbentuk ketika objek bermuatan listrik dari gelombang osilator (gelombang pembawa) dimodulasi dengan gelombang audio (ditumpangkan frekuensinya) pada frekuensi yang terdapat dalam Frekuensi Radio (RF; "radio frequency")) pada suatu Spektrum dan radiasi elektromagnetiknya bergerak dengan cara osilasi elektrik maupun magnetik.

Panjang gelombang adalah sebuah jarak antara satuan berulang dari sebuah pola gelombang. Biasanya memiliki denotasi huruf Yunani lambda (λ).

       λ = panjang gelombang dari sebuah gelombang suara atau gelombang elektromagnetik

       c = kecepatan cahaya dalam vakum = 299,792.458 km/d ~ 300,000 km/d = 300,000,000 m/d atau

       c = kecepatan suara dalam udara = 344 m/d pada 20 °C (68 °F)

       f = frekuensi gelombang

Materi teknik modulasi AM,FM,PM,PSK,FSK,CDMA

Amplitudo Modulation (AM)

Modulasi ini mempergunakan amplitudo sinyal analog untuk membedakan kedua keadaan sinyal digital. Pada modulasi AM, frekuensi dan phase sinyal adalah tetap, yang berubahubah adalah amplitudonya. Amplitude modulation adalah cara modulasi yang paling mudah tetapi mudah dipengaruhi oleh keadaaan media transmisinya.

Frequency Modulation (FM)

Modulasi ini mempergunakan frekuensi dari sinyal analog untuk membedakan keadaan sinyal digital. Pada FM amplitudo dan phasenya tetap sedang yang berubahubah adalah frekuensinya. Jadi keadaan sinyal digital dibedakan atas besar kecilnya frekuensi sinyal analog. Kembali terlihat keuntungan pengiriman sinyal analog yang berada dari sinyal digital, karena penerima cukup mencari dua perbedaan frekuensi untuk memperoleh hasilnya. Cara modulasi ini lebih sukar dari AM, tetapi juga tidak terlalu mudah dipengaruhi oleh keadaan media transmisinya.

FSK (frequency shift keying)

Dengan system ini pembawa misalnya 1700 hz diubah menjadi 2200 hz bilamana bilangan biner “0” akan dikirim atau 1200 hz bilamana biner “1” akan dikirim sedangkan amplitudo pembawa tetap. Cara modulasi ini lebih sukar dari AM tetapi juga tidak terlalu mudah dipengaruhi oleh keadaan media transmisinya.

Phase Modulation (PM)

Modulation ini menggunakan perbedaan sudut fasa dari sinyal analog untuk membedakan kedua keadaan sinyal digital. Pada cara modulasi ini amplitudo dan frekuensinya tetap, sedang phasanya yang berubahubah. Cara modulasi ini yang paling baik tetapi juga paling sukar. Biasanya dipergunakan untuk pengiriman data dalam jumlah yang banyak dan dalam kecepatan yang tinggi.

Amplitude Shift Keying (ASK)

Amplitude Shift Keying Amplitude Shift Keying (ASK) atau pengiriman sinyal berdasarkan pergeseran amplitude, merupakan suatu metoda modulasi dengan mengubah ubah amplitude. Dalam proses modulasi ini kemunculan frekuensi gelombang pembawa tergantung pada ada atau tidak adanya sinyal informasi digital. Keuntungan yang diperoleh dari metode ini adalah bit per baud (kecepatan digital) lebih besar. Sedangkan kesulitannya adalah dalam menentukan level acuan yang dimilikinya, yakni setiap sinyal yang diteruskan melalui saluran transmisi jarak jauh selalu dipengaruhi oleh redaman dan distorsi lainnya. Oleh sebab itu meoda ASK hanya menguntungkan bila dipakai untuk hubungan jarak dekat saja. Dalam hal ini faktor derau harus diperhitungkan dengan teliti, seperti juga pada sistem modulasi AM. Derau menindih puncak bentukbentuk gelombang yang berlevel banyak dan membuat mereka sukar mendeteksi dengan tepat menjadi level ambangnya.

Frequency Shift Keying (FSK)

Frequncy Shift Keying Frequency Shift Keying (FSK) atau pengiriman sinyal melalui penggeseran frekuensi. Metode ini merupakan suatu bentuk modulasi yang memungkinkan gelombang modulasi menggeser frekuensi output gelombang pembawa. Pergeseran ini terjadi antara harga-harga yang telah ditentukan semula dengan gelombang output yang tidak mempunyai fase terputusputus. Dalam proses modulasi ini besarnya frekuensi gelombang pembawa berubahubah sesuai dengan perubahan ada atau tidak adanya sinyal informasi digital. FSK merupakan metode modulasi yang paling populer. Dalam proses ini gelombang pembawa digeser ke atas dan ke bawah untuk memperoleh bit 1 dan bit 0. Kondisi ini masing-masing disebut space dan mark. Keduanya merupakan standar transmisi data yang sesuai dengan rekomendasi CCITT. FSK juga tidak tergantung pada teknik on-off pemancar, seperti yang telah ditentukan sejak semula. Kehadiran gelombang pembawa dideteksi untuk menunjukkan bahwa pemancar telah siap. Dalam hal penggunaan banyak pemancar (multi transmitter), masingmasingnya dapat dikenal dengan frekuensinya. Prinsip pendeteksian gelombang pembawa umumnya dipakai untuk mendeteksi kegagalan sistem bekerja. Bentuk dari modulated Carrier FSK mirip dengan hasil modulasi FM. Secara konsep, modulasi FSK adalah modulasi FM, hanya disini tidak ada bermacammacam variasi /deviasi ataupun frekuensi, yang ada hanya 2 kemungkinan saja, yaitu More atau Less (High atau Low, Mark atau Space). Tentunya untuk deteksi (pengambilan kembali dari kandungan Carrier atau proses demodulasinya) akan lebih mudah, kemungkinan kesalahan (error rate) sangat minim/kecil. Umumnya tipe modulasi FSK dipergunakan untuk komunikasi data dengan Bit Rate (kecepatan transmisi) yang relative rendah, seperti untuk Telex dan Modem Data dengan bit rate yang tidak lebih dari 2400 bps (2.4 kbps).

Phase Shift Keying (PSK)

Phase Shift Keying (PSK) atau pengiriman sinyal melalui pergeseran fase. Metoda ini merupakan suatu bentuk modulasi fase yang memungkinkan fungsi pemodulasi fase gelombang termodulasi di antara nilai-nilai diskrit yang telah ditetapkan sebelumnya. Dalam proses modulasi ini fase dari frekuensi gelombang pembawa berubah-ubah sesuai denganperubahan status sinyal informasi digital. Sudut fase harus mempunyai acuan kepada pemancar dan penerima. Akibatnya, sangat diperlukan stabilitas frekuensi pada pesawat penerima. Guna memudahkan untuk memperoleh stabilitas pada penerima, kadang-kadang dipakai suatu teknik yang koheren dengan PSK yang berbedabeda. Hubungan antara dua sudut fase yang dikirim digunakan untuk memelihara stabilitas. Dalam keadaan seperti ini , fase yang ada dapat dideteksi bila fase sebelumnya telah diketahui. Hasil dari perbandingan ini dipakai sebagai patokan (referensi). untuk transmisi Data atau sinyal Digital dengan kecepatan tinggi, lebih efisien dipilih system modulasi PSK.

Dua jenis modulasi PSK yang sering kita jumpai yaitu :

1. BPSK adalah format yang paling sederhana dari PSK. Menggunakan dua yang tahap yang dipisahkan sebesar 180° dan sering juga disebut 2PSK. Modulasi ini paling sempurna dari semua bentuk modulasi PSK. Akan tetapi bentuk modulasi ini hanya mampu memodulasi 1 bit/simbol dan dengan demikian maka modulasi ini tidak cocok untuk aplikasi data rate yang tinggi dimana bandwidthnya dibatasi.

2. QPSK Kadang-Kadang dikenal sebagai quarternary atau quadriphase PSK atau 4PSK, QPSK menggunakan empat titik pada diagram konstilasi, terletak di sekitar suatu lingkaran. Dengan empat tahap, QPSK dapat mendekode dua bit per simbol. Hal ini berarti dua kali dari BPSK. Analisis menunjukkan bahwa ini mungkin digunakan untuk menggandakan data rate jika dibandingkan dengan sistem BPSK. Walaupun QPSK dapat dipandang sebagai sebagai suatu modulasi quaternary, lebih mudah untuk melihatnya sebagai dua quadrature carriers yang termodulasi tersendiri. Dengan penafsiran ini, maka bit yang digunakan untuk mengatur komponen phase pada sinyal carrier ketika digunakan untuk mengatur komponen quadraturephase dari sinyal carrier tersebut. BPSK digunakan pada kedua carrier dan dapat dimodulasi dengan bebas.

Code DivisionMultiple Access (CDMA)

CDMA adalah teknologi terbaru untuk multiple access. CDMA tidak membagi sekumpulan frekuensi yang digunakan menjadi beberapa kanal. CDMA memberikan kode unikuntuk setiap sinyal dan kemudian mengkombinasikan semua sinyal menjadi satu kanal besar. CDMA dikenal sebagai teknologi wireless phone 3G oleh karena sangat efisien dalam pemakaian bandwidth dan juga sangat rahasia oleh karena komunikasidi enkodekan secara unik.

Sumber : https://tkjfourth.blogspot.co.id/2016/08/gelombang-radio-dan-teknik-pemodulasian.html

Sett WAP TL-WA830RE Mode AP

Di postingan pertama aku ini sekarang saya akan memposting sebuah cara bagaimana cara menyetting WAP TL-WA830RE mode Acces point nah kalo begitu langsung saja pada intinya :

1. Pastikan WAP yang mau digunakan  bisa digunakan/masih berfungsi.
2. Colokan adaptor ke sumber tegangan dan hubungkan ke WAP.
3. Setelah itu tancapkan kabel Straight ke WAP dengan PC.
4. Setelah terconnectkan kalian bisa mengkonfigurasi lewat browser pc anda.
5. tuliskan seperti berikut (tplinkrepeater.net).
6. Setelah itu anda akan di suruh memasukan Ssid dan password ,isikan keduannya admin ,lalu enter.

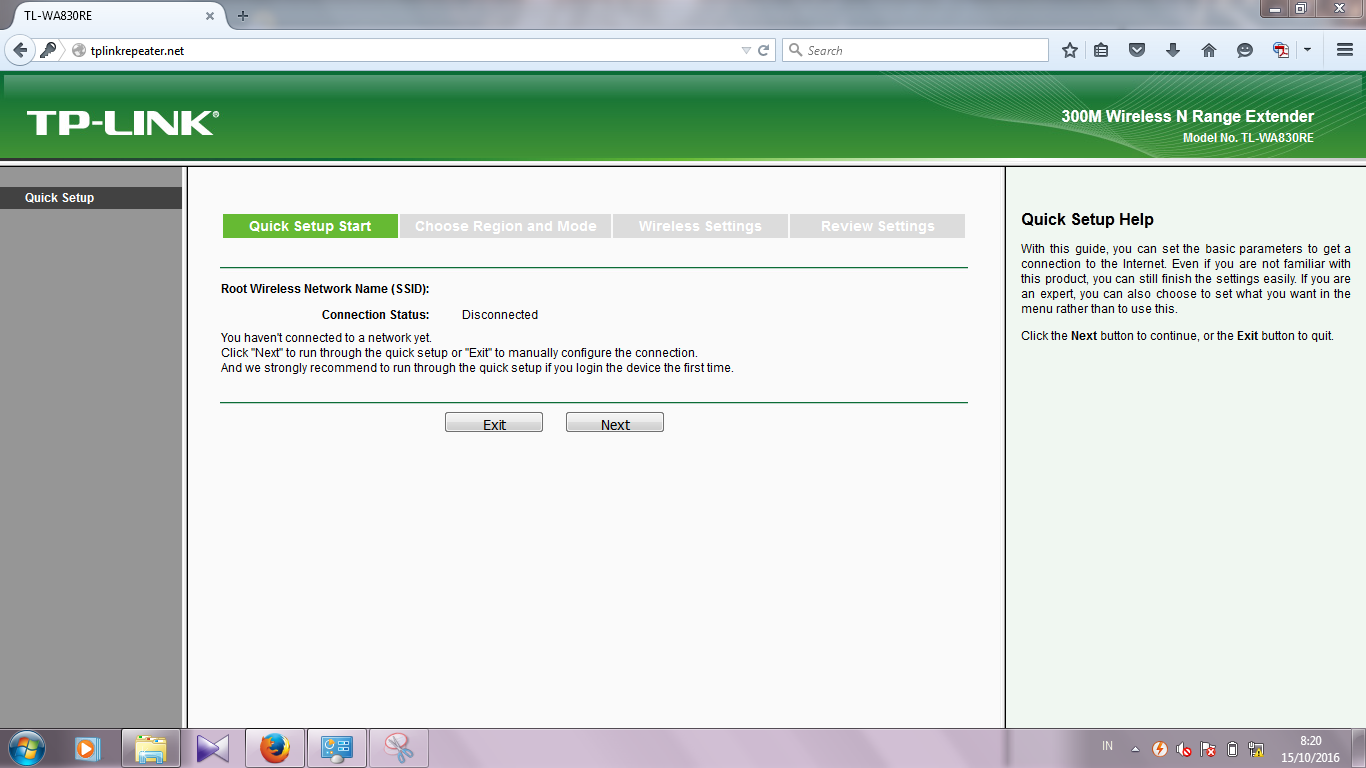

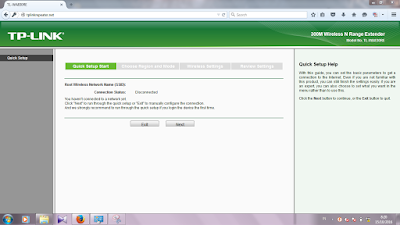

7. Setelah masuk ke tampilan pertama Klik Next,lihat gambar dibawah.



8. Setelah itu anda masuk ke Choose Region and Mode anda isikan mode=Acces point ,Region =   Indonesia lalu klik next.

9. Setelah itu masuk ke Wireless setting di menu tersebut ada SSID,Channel,Mode,wireless secure,type,wep key format,wep index,dan wireless password. untuk mengisikan anda harus tau apa SSID di menu tersebut SSID tersebut adalah nama yang akan muncul setelah selesai mensetting,channel= terdapat 14 channel yang dapat kita pergunakan.,mode=isikan 11bgn mixed,wireless security=secureWEP ,type=automatic,Wep kwy format=ASCII,Wep index=1,wireless password=isikan password untuk melindungi dari umum.jika sudah selesai klik next.

10. Setelah masuk review klik finish dan Wap akan otomatis reboot.

11. setelah itu cek apakah di laptop apakah ada ssid yang kamu buat tadi,jika ada setting WAP TL-WA830RE sudah berhasil.

Selamat mencoba mohon maaf jika dalam menulis tutorial ini ada kesalahan kata yang tidak mengenakan anda.sekian terima kasih
